Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre

Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre

Détails sur le produit:

Lieu d'origine: Shanghai, en Chine
Nom de marque: EKO

Conditions de paiement et expédition:

Quantité de commande min: 1 série
Prix: $30,000.00/sets 1-2 sets
Détails d'emballage: Pallets en bois non fumigés
Capacité d'approvisionnement: 10 ensembles par mois
meilleur prix Contact

Détail Infomation
Condition: Nouveau Plastique transformé: Pvc
Application du projet: Profil de fenêtre en PVC Conception de vis: à double vis
À vis jumel: À deux hélices conique contra-rotatif Matériau de vis: 38CrMoALA
Diamètre de la vis (mm): 65/132 mm Ratio L/D des vis: Ne pas appliquer
Vitesse de vis (rpm): 34 t/mn Emplacement de la salle d'exposition: Inde, Bengladesh
Voltage: 380V ou sur demande du client Dimension ((L*W*H): 4200 mm x 1500 mm x 2100 mm
Puissance (kW): 37 Le poids: 4000 kilogrammes
Garantie: 1 année Points clés de vente: Une productivité élevée
Industrie concernée: Fabricants, autres Vidéo d'inspection de sortie: Fournit
Garantie des composants de base: 1 année Composants de base: Ressorts, moteurs, pompes, engrenages, PLC, moteurs, boîtes de vitesses, vis
Rapport d'essai de la machine: Fournit Nom: Machine de fabrication de profilés de fenêtres en PVC
Matière première: PVC et autres additifs Utilisation: production de profilés de fenêtres
Type de traitement: Extrusion Mots clés: Ligne d'extrusion de profilé de fenêtre en PVC
Type de produit: Production par extrusion Produit final: Profil de fenêtre de PVC
Couleur: Blanc à la demande du client Type de commercialisation: Produit ordinaire
Port: Port de Shanghai

Description de produit

Description des produits

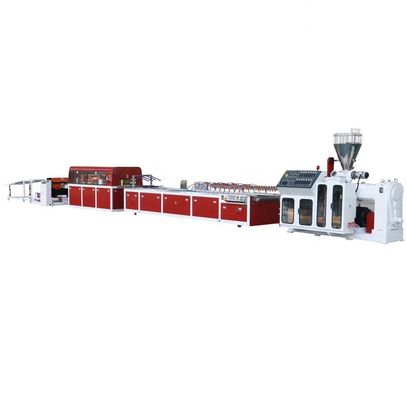

Machine de fabrication de profilés de fenêtres en PVC
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 0
Liste de la ligne
1
Machines d'alimentation en spirale avec silo
1 jeu
2

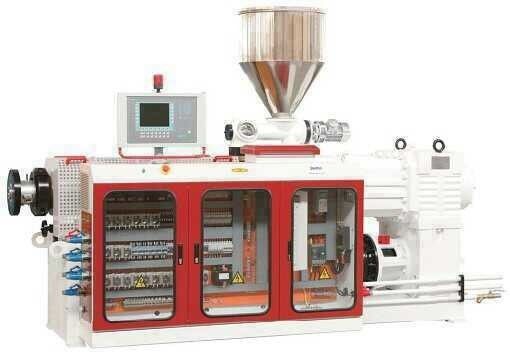

SJZ65/132 extrudeuse à double vis conique
1 jeu
3
YFD240 Tableau d'étalonnage sous vide
1 jeu
4
YFY240 Unité de dégagement de blocs de caoutchouc
1 jeu
5
YFG240 Coupeuse à scie
1 jeu
6
YFF240 Stacker est un appareil de détection de gaz.
1 jeu
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 1
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 2
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 3

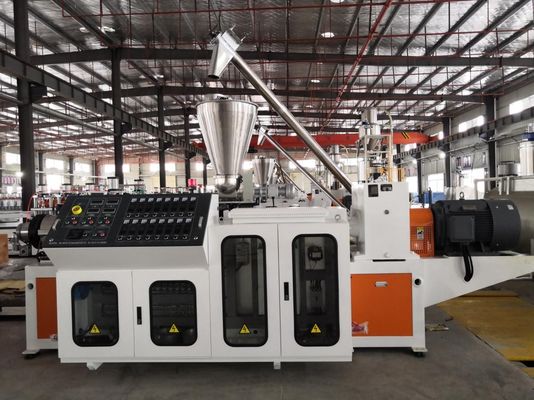

Dispositif d'alimentation en spirale
Moteur: 1,5 kW × 1
Silo: acier inoxydable

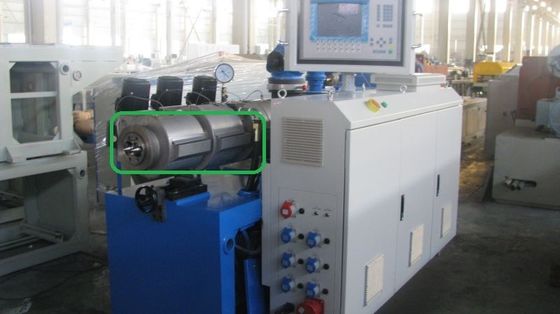

Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 4

Écrou et canon.

Le diamètre de la vis: Ф65/132 mm
Matériau PE spécialement conçu pour vis à vitesse de rotation de 1 ~ 34,7 tr/min
Matériau de vis: 38CrMoAlA, traitement à l'azote, épaisseur: 0,5 à 0,7 mm, dureté: HV740 à 940.
Matériau du baril: 38CrMoAlA, traité à l'azote, avec une épaisseur de 0,6 à 0,7 mm, dureté ≥ HV940 à 1100.
Unité de chauffage: appareil de chauffage en aluminium fondu + revêtement en acier inoxydable + ventilateur de refroidissement
Quantité de zone de chauffage: 4 avec une puissance totale de 21 kW Plage de température: 50~300°C
Puissance du ventilateur de refroidissement: 3 × 0,55 kW
Traitement bi-métallique par vis et baril
Système d'échappement sous vide
Pompes à vide: 1 jeu
Puissance de la pompe à vide: moteur asynchrone 3 phases 4 kW
Le degré de vide: 0 à 0,075 MPa
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 5

Système d'alimentation

d'une épaisseur n'excédant pas 1 mm
Puissance du moteur d'alimentation: 1,5 kW, moteur asynchrone à 3 phases
Contrôlé par un convertisseur de fréquence CA de marque importée
Système de transmission
Le couple de sortie est élevé
Poussée de roulement domestique
Appareil de refroidissement par eau
Matériau des engins: 20CrMoTi
Combinaison de traitement de surface à dents dures et de meulage par engrenage de nitridation
Adoption de la technologie allemande, avec une longue durée de vie, un faible bruit et un faible chauffage
Moteur directement relié à la boîte de vitesses par couplage
Conception verticale, structure compacte
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 6
Système moteur principalSystème moteur principal
Moteur: moteur WEG ou moteur CA SIEMENS BEIDE, 37 kW
Réglage du moteur principal: par courant alternatif avec marque ABB importée
Taille extérieure: 4200 × 1500 × 2100 mm
La hauteur du centre: 1050 mm
Poids de l'extrudeuse: 4000 kg
Système de commande électrique
Contrôlé par le modèle B&R PLC de l'armoire de commande informatique. Tous les paramètres peuvent être définis sur la table d'opération, tels que la vitesse de rotation, la température.
1Surcharge du moteur.
2Après le démarrage du moteur, si le couple maximal est supérieur à 105% du couple autorisé et si cette condition dure plus de 3 minutes, l'alarme s'allume et arrête la machine.

PLC: B&R
Disjoncteur: ABB/SCHNEIDER
Le rapport est fourni par IDEC/SCHNEIDER/OMRON
Contratant: SIEMENS/SCHNEIDER
Commutateur d'air: CHNT/SCHNEIDER
Préparer 5 zones de chauffage pour mourir
Contrôle de la température
Dispositifs d'arrêt d'urgence et systèmes d'alarme
Plage de détection du système d'alarme
Fonction d'alarme de protection contre les surtensions
Débranchez la fonction d'alarme automatique de stationnementMoteur: moteur WEG ou moteur CA SIEMENS BEIDE, 37 kW
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 7
Tableau d'étalonnage sous videTableau d'étalonnage sous vide
Les réservoirs d'étalonnage et le bassin sont en acier inoxydable
Longueur de la table: 4500 mm
Largeur de la table: 1100 mm
Distance entre les rails en aluminium: 320 mm
Pompes à eau et quantité:4KW x 1
Quantité de buse d'eau: 20 pièces (en bleu)
Support du moule: barre en aluminium coulée avec fente en forme de T pour fixer l'outil du moule.
qui est en acier inoxydable.
Armoire de commande électrique et panneau avec revêtement étanche
Avec ventilateur à air (0,75 kW) pour le séchage(y compris la bride de raccordement)ter sur la surface du produit
Dispositif de levage pour l'étalonnage: l'étalonnage et le tirage sont reliés par un boulon à vis en plomb avec moteur de décélération de 0,75 kW.
Équipé d'un dispositif de réglage vertical: entraînement moteur.
Contrôlé par deux moteurs à vis, quatre réducteurs mini à vis
équipé d'un dispositif de réglage horizontal et réglable à la main
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 8

Téléchargement et découpage

Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 9

Dispositif de revêtement par film de protection

Je suis un stacker.
Longueur de l'empilage: 6 m

d'une hauteur n'excédant pas 300 cm3

Forme de l'empileur: démonté

Les pièces de contact des produits empilés sont recouvertes par le bloc en caoutchouc
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 10
Pièces détachées
SJZ65/132 Extrudeuse à double vis conciale
Je suis désolée.
1
Mètre de température du mercure 0 à 300°C
4 pièces
2
Cable à haute température
20m
3
à l'aide d'une machine à laver réglée par vis
1 série
4
Partie de chauffage
5 pièces
5
Chauffage du noyau commun
1 pour cent
6
Le potentiomètre
1 pour cent
7
Sceaux d'huile de l'arbre à grande vitesse
1 pour cent
Accès à l'extrusion YF240
Je suis désolée.
1
¢8 Adaptateur de type T
3 pièces
2
Ventilateur à bille modèle A,B
5 pièces chacune
3
¢8 tuyau à gaz
30m
4
Commutateur de limite
2 pièces
5
Adaptateur à changement rapide
10 pièces
6
Valve électromagnétique
1 pour cent
Autres pièces
Quantité utilisée
1
L'appareil de liaison axiale à cinq feuilles
1 pour cent
2
Le compteur de vitesse pour l'unité de tirage
1 pour cent
3
Adaptateur de borne
2 pièces
4
Valve électromagnétique à 2 positions et 5 ports
2 pièces
5
Valve d'accélération à sens unique
2 pièces
Extrudeuse à vis unique 45/25 (facultatif)
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 11

puissance: 15 kg/h
y compris la bride de raccordement
Le type
45 × 25
Je vais me faire foutre!
Diamètre
45 mm
R/D
25:1
Matériel
38CrMoAlA
Traitement
Nitrés
Baril
Matériel
38CrMoAlA
Traitement
Nitrés
Zones de contrôle du chauffage
Quatre.
Puissance de chauffage
2.3 KW×4
Système de refroidissement
Par ventilateur
Puissance de refroidissement
0.04KW×4
Boîte de vitesses
Matériau de la maison
QT200
Type d'engin
engrenages hélicoïdaux
Matériau de l'engin
20CrMnTi
Traitement thermique de la surface des engins
Éteindre
Les roulements
Un roulement chinois célèbre
Système de lubrification
Système de pulvérisation
Bloc d'alimentation
Méthode
Système de refroidissement par circulation d'eau
Matériel
Q235
Moteur de conduite
Méthode
Moteur à courant alternatif
Le pouvoir
7.5 kW
- Je vous en prie.
Matériel
d'acier inoxydable
1La température est réglée par un compteur populaire.
2La partie électrique adopte principalement Schneider ou CHIT
3.Régulation de la vitesse de l'extrudeuse commandée par l'inverseur ABB
4. Le thermocouple adopte une compensation de plomb pour éviter la perte de signal pendant le transport.
pièces détachées
couple thermoélectrique
2 séries
anneau chauffant
1 série

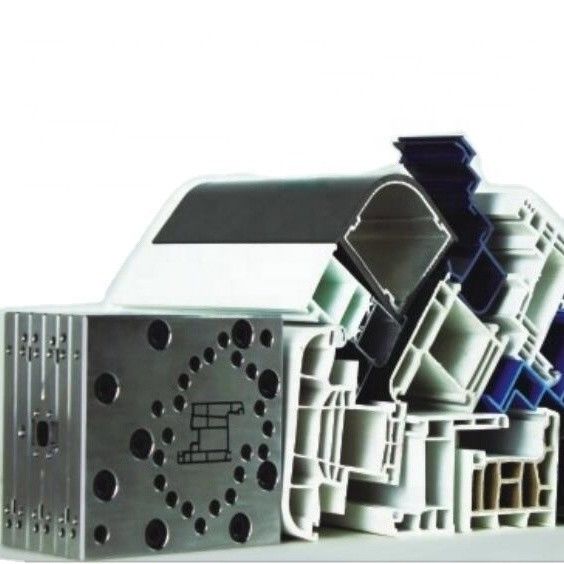

Produit final
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 12
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 13
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 14

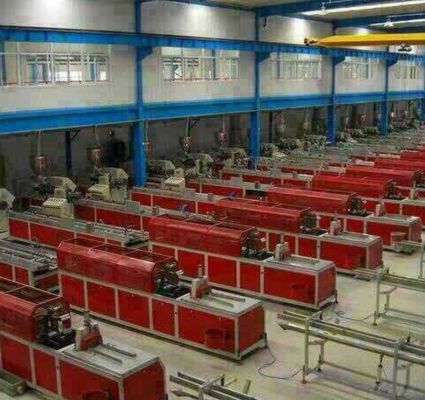

Profil de l'entreprise
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 15
Développement de 1993 à 2018
1993 --- mise en place
(L'un des premiers pionniers du moule à extrusion en Chine) 2010---Produire des produits en carton large
1996 --- Hongda Plastic Mould Co., Ltd 2013 --- Création d'une entreprise commune en Mongolie extérieure
2002 --- Recherche et développement de moules en PVC WPC et PE 2013 --- Ventes dépassant les 50 millions de yuans
2003 --- Gain ISO9001& Ventes dépassant 5 millions de yuans 2014 --- Ventes du commerce extérieur dépassant 50 millions de yuans
2004---Research PVC foam board 2016--- Diffuser de nouveaux produits et technologies de panneaux muraux
2005 --- Ventes dépassant 10 millions & Nouvelle usine. 2017 --- Création (EKO) Shanghai Yuhao Plastics Co., Ltd
2007 --- mise en place de la société Shanghai eko Mould Co., Ltd 2017 --- mise en place de la société Wuxi Jiuke Mould Co., Ltd
2008 --- Ventes dépassant 20 millions de yuans 2017 --- Ventes dépassant 80 millions de yuans
2009---Recherche sur la technologie de la croûte des cartes en mousse 2018---Utilisation unifiée de la marque-EKODéveloppement

Huangshi Hongda Plastic Mould Co., Ltd. est une société de fabrication de plastiques.
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 16
Huangshi Hongda Plastic Mould Co., Ltd. est une société de fabrication de plastiques.
(EKO) Huangshi Hongda Plastic Mould Co., Ltd, située à Huangshi, la ville de moule, qui est l'entreprise leader dans le moule
Et sa production annuelle peut atteindre 1 500 ensembles de moules.
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 17
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 18
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 19
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 20
(EKO) Shanghai Yuhao Plastics Co., Ltd. est une société de fabrication de plastiques basée à Shanghai.
L'entreprise est basée à Shanghai Yuhao Plastics Co., Ltd.
Une société commerciale basée sur Hongda et Eko société de moules qui a une large gamme, bonne qualité, des prix raisonnables et élégant
Nos produits sont largement utilisés dans de nombreux domaines et industries.
tissus non tissés soufflés à fond
Nos produits sont largement reconnus et approuvés par les utilisateurs et peuvent répondre à des besoins économiques et sociaux en constante évolution
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 21
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 22
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 23
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 22
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 25
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 26
Photos du client
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 27
Nos clients
tissus non tissés soufflés à fond
En Chine, nos produits se trouvent dans toutes les villes.

Dans le monde, nos produits sont exportés vers plus de 40 pays et districts.
Nous sommes fiers d'avoir des amis partout dans le monde.
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 28
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 29
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 30
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 31
Notre service
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 32

En tant que fabricant professionnel de moules par extrusion avec vingt ans d'expérience accumulée, nous pouvons entreprendre l'ensemble des
Nous fournissons à nos clients une formule de matière première,
Nous promettons: en Chine, période de garantie de 360 jours,Envoyer parfait
service à votre usine dans les 48 heures.
Matériau de l'emballage
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 33
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 34
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 35
Questions fréquentes
1Qui sommes-nous?
Nous sommes basés à Shanghai, en Chine, à partir de 2017, nous vendons en Asie du Sud-Est ((30.00%), Asie du Sud ((20.00%), Moyen-Orient ((10.00%), Afrique ((10.00%), Amérique du Sud ((5.00%), Asie de l'Est ((5.00%), Amérique du Nord ((5.00%),Europe du Nord.00%), Europe de l'Est ((5.00%), Marché intérieur ((1.00%), Europe de l'Ouest ((1.00%), Europe du Sud ((1.00%), Océanie ((1.00%), Amérique centrale ((1.00%). Il y a au total environ 201-300 personnes dans notre bureau.

2. comment pouvons-nous garantir la qualité?
Un échantillon de pré-production doit toujours être prélevé avant la production en série;
Inspection finale avant expédition;

3- Qu'est-ce que vous pouvez nous acheter?
Produits d'extrusionMatériaux chimiques et additifs,moules et pièces d'extrusion,machines et pièces d'extrusion,autres équipements

4. pourquoi devriez-vous acheter chez nous et non chez d'autres fournisseurs?
Plus de 20 ans d'expérience dans la recherche, le développement et la fabrication de moules; force technique et de test bien équipée; équipe de service après-vente forte; prix raisonnable et conceptions sur mesure;de nombreuses applications dans différents domaines et bien.

5. quels services pouvons-nous fournir?
Conditions de livraison acceptées: FOB, CFR, CIF, EXW, livraison express;
Monnaie de paiement acceptée:USD,EUR,CNY;
Type de paiement accepté: T/T, L/C;
Langue parlée: anglais
Nous contacter
Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre 36
Shanghai Yuhao Plastic Co.,Ltd.
Adresse:Centre Huatai, ville de JiangQiao, région de Jiangding, Shanghai, Chine.

Personne de contact:Eric Yang est là.
Tel/wechat/whatsapp:
+86 13918104461
E-mail: 503@hdeko.com Vous pouvez nous contacter

Vous voulez en savoir plus sur ce produit
Je suis intéressé à Ligne d'extrusion de profilé de fenêtre en PVC de diamètre de vis de 65/132 mm pour la production de cadres de fenêtre pourriez-vous m'envoyer plus de détails tels que le type, la taille, la quantité, le matériau, etc.
Merci!
Dans l'attente de votre réponse.
